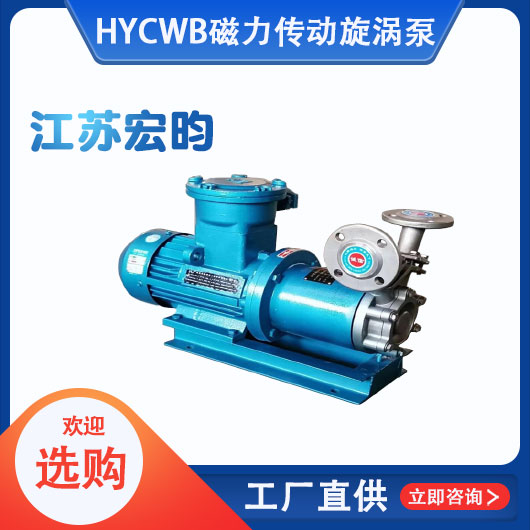

HYCWB磁力傳動旋渦泵

一、型號意義 HY-CWB-32-75中各字母含義說明如下: 二、產品概述 HYCWB型磁力驅動旋渦泵(簡稱 磁力旋渦泵 )是將永磁聯軸器的工作原理應用于離心泵的新產品,設計合理,工藝先進,具
聯系電話:136-2518-2808

產品詳情

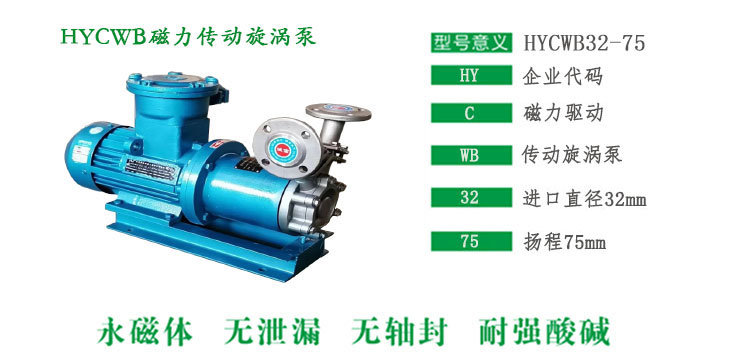

  一、型號意義



HY-CWB-32-75 中各字母含義說明如下:


HYCWB磁力傳動旋渦泵



  二、產品概述



HYCWB型磁力驅動旋渦泵(簡稱磁力旋渦泵)是將永磁聯軸器的工作原理應用于離心泵的新產品,設計合理,工藝先進,具有全密封,無泄漏,低流量,高揚程,耐腐濁的特點,其性能達到國外產品的先進水平,磁力泵以靜密封取代動密封,使泵的過流部件處于完全密封狀態,徹底解決了其它泵機械密封無法避免的跑,冒,滴之弊病,HYCWB型磁力驅動旋渦泵選用耐腐濁,高強度,陶瓷,不銹鋼,硬質合金,碳化硅等作為制造材料,因此它具有良好的抗腐蝕性能,并可以使被輸送的介質免受污染。



  三、設計特點




HYCWB型磁力驅動旋渦泵采用磁力傳動結構,保證泵能完全密封,達到無泄漏輸送腐蝕性,易燃,易爆,劇毒等化學介質。
1    高揚程,小流量,比轉數一般小于40
2    結構簡單,體積小,重量輕。
3    HYCWB型磁力驅動泵具有自潤滑回路,提高滑動軸承使用壽命。
4    增設冷卻回路,及時帶走旋渦流熱
5    HYCWB型磁力驅動旋渦泵采用懸臂葉輪,減小葉輪徑向力。
6    HYCWB型磁力驅動旋渦泵隨輸送介質粘度增加,泵的效率急劇下降,因而介質粘度應不大于5x10-6M3/S



  四、主要用途



HYCWB型磁力驅動旋渦泵結構緊湊,外形美觀,體積小,噪音低,運行可靠,使用維修方便??蓮V泛應用于化工,制藥,石油,電鍍,食品,科研機構,國防工業等單位抽送酸,堿液,油類,稀有貴重液,毒液,揮發性液體,以及循環水設備配套,過濾機配套,特別是易燃,易爆液體的抽送選用此泵則更為理想。





   五、性能參數

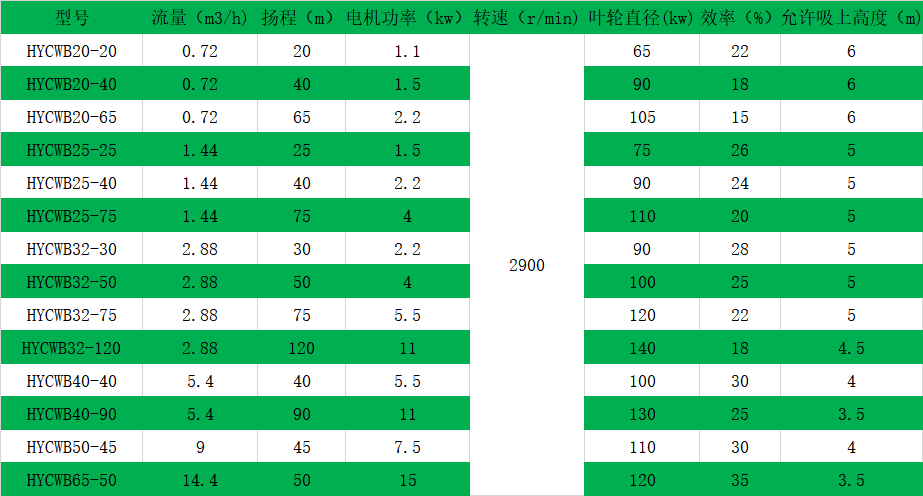

HYCWB磁力傳動旋渦泵性能參數表




   六、安裝注意事項





a、須 知

1、磁力泵嚴禁空運轉,泵運行時的較小流量,應不小于額定流量的30%.

2、磁力泵嚴禁輸送含顆粒的介質。

3、磁力驅動泵具有很強的磁場,對帶有電子醫療設備或裝置(如電子起搏器)的人員有不利的影響,該人群需遠離。


b、安裝

1、泵要安裝并固定在穩定的基礎上,不受其它機械震動的影響。

2、管道盡可能布置成直管,并盡量縮短管道長度,必須轉彎處彎頭彎曲半徑應是管道3-5倍,角度盡可能大于90度。

3、進口管路彎頭不應超過2處,總長不宜超過5米。

4、安裝泵機時,與泵相連接的管道應進行清理,進出口管道應另設支撐,不得將管路重量支撐于泵上。

5、泵在吸上工況下使用時,泵的出口必須裝出口閥門:泵在倒灌工況下使用時,泵的進出口都必須裝閥門。泵的進口及出口盡量安裝管道補償器,以便于維修。


c、啟動

1、開車前應先盤動外磁聯軸節一圈以上,檢查有無擦碰情況,運轉輕松無阻滯現象方可使用。

2、吸上工況,將泵內灌滿須輸送的液體:倒灌工況,打開進口閥供給液源。

3、接通電源,檢查泵的轉向是否正確,將出口閥關閉,即可啟動(即關閥啟動),然后調節出口閥門,使泵達到所需的流量(壓力)。

4、機組試運轉3-6分鐘,如無異?,F象可投入運行。


d、運轉

1、要經常檢查泵和電機的溫升情況,軸套承的溫升不應大于40P,溫度不大于90P,對于B級絕綠電機,環境溫度為40紀時的較高溫升為90P,允許溫度為130P。

2、不能以進口閥調節泵流量,以免引起汽蝕。

3、當泵的裝置揚程小于泵的額定揚程時,必須關小出口閥門,使流量達到額定值,若出口閥全開,則流量會大于額定值班,在此參數點運行,電機易過載,不安全。

4、在運轉過程中,如發現有不正常聲音或其它故障時,需立即停機檢查,待排除故障后才能繼續運轉。


e、停機


1、停機時,先關閉出口閥門,然后再切斷電源。

2、關閉進口閥門。

3、保持泵機外部及環境的清潔,用水沖洗時,應防止電機受潮,沖洗后應用布擦凈泵機上的水跡。

4、泵如在室外,應采取防雨措施,以防電機受潮后燒毀。

5.停機后如環境溫度低于輸送介質凝固溫度時,要放凈泵內的液體,以防凍裂。

6、長期停機不用時,應切斷電源,清洗泵內流道,用清水沖洗干凈,尤其是密封部件要認真對待沖洗井將泵的進出口封閉好,妥善保管。
