一、產品概述
IHF單級單吸式氟塑料合金化工離心泵(簡稱IHF離心泵,因泵殼采用先進的內襯氟塑料工藝,也稱襯氟離心泵)是按國際標準并結合非金屬泵的工藝設計制造。動密封采用先進的外裝式四氟波紋管機械密封,擁有多層保護,延長了機封使用壽命,對于輸送含雜質顆粒介質時,可配用無冷卻水單端面硬對硬(碳化硅對碳化硅)機械密封,所以用戶選型時需考慮到介質中的固體含量。實際使用顯示,該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。
二、結構特點
我公司生產的IHF襯氟離心泵吸收了國內外新進水平的氟塑料離心泵生產新技術、新材料、新工藝,成功的解決了目前國內氟塑料離心泵的泵蓋、葉輪、機械密封等部件易損壞的技術難題,使其性能更加厲害。IHF系列離心泵經過使用單位長時間的生產性連續運行考驗,越來越多的用戶確信他們所選的是安全、可靠的泵型。
三、應用范圍
IHF襯氟化工離心泵的耐腐和耐磨性已得到實際使用的證實和廣大用戶的-致認可,目前已被廠泛應用于:化工生產中的腐蝕性介質輸送、離子膜燒堿項目中的氯水廢水處理和加酸工藝(目前國內大部分離子膜燒堿項目用泵均選用我公司產品)、有色金屬冶煉中的電解液輸送、汽車制造中的酸洗工藝,及制藥、石油、電力、電鍍、染料、農藥、造紙、食品、紡織等眾多行業,在-85C~150C溫度條件下長期輸送任意濃度的硫酸、鹽酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等強腐蝕介質而毫不受損,是目前很受使用單位歡迎的泵類設備之一。
四、技術參數
流量:3~400m3/h
揚程:5~100m
轉速:1450~2900r/min
工作溫度:-85℃~200℃;

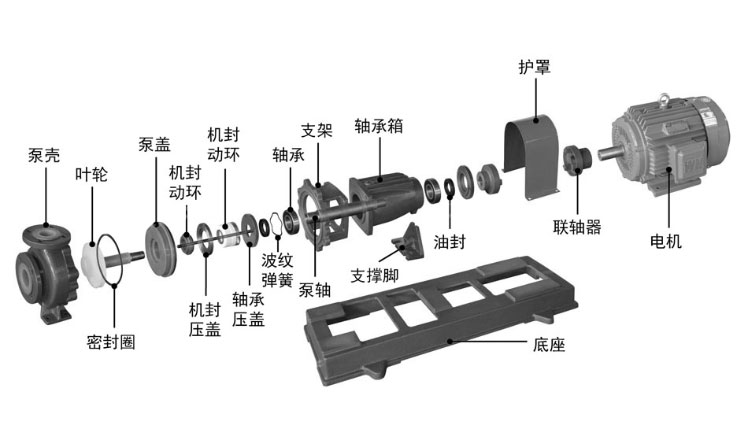

五、產品結構圖

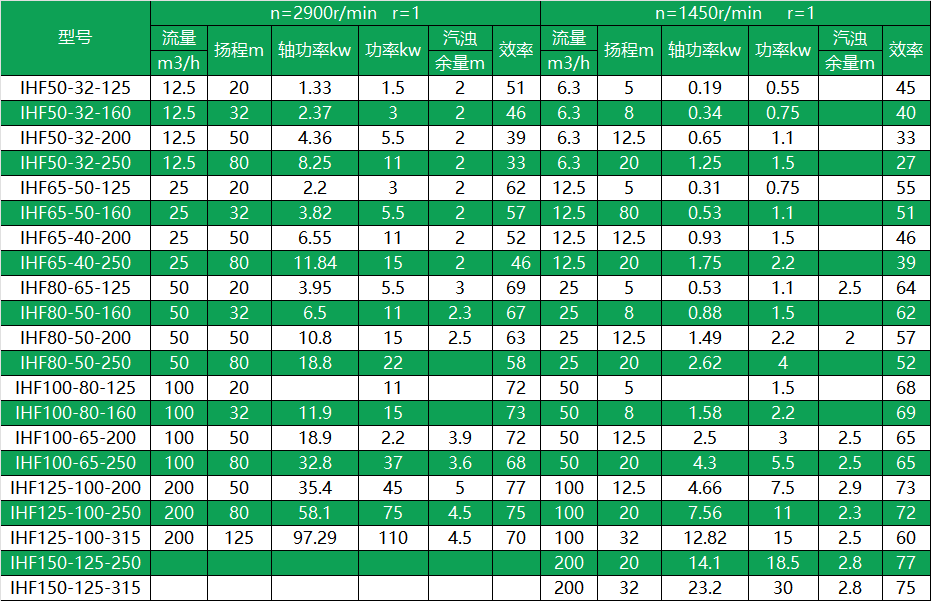

六、選型參數表
七、訂貨說明
訂貨須知:
一、您在訂購產品時需提供流量(Q)、揚程(H)、及介質等。并指出介質的易燃性、易爆性、毒性、腐蝕性、結晶性及是否允許封液滲入介質內。
二、若您對原動機有特殊要求時,應說明應用現場條件,環境溫度、安裝地點及類別(防爆、防火等要求)電壓大小等。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們沁泉泵閥的技術專家為您審核把關。
四、泵經過長期運行后性能有顯著下降時應拆機檢查,并更換易損件(軸承、葉輪、葉輪密封環、導葉套、軸封等)。機組大修期一般為一年。
五、泵每運行500小時應對軸承進行加油。
六、配填料型密封而產生的漏水屬正?,F象。
八、安裝注意事項
注意事項:1
應往軸承箱內加注潤滑油,油量應控制于油窗中間水平面。
注意事項:2
開車前用手盤動聯軸器,有無在安裝過程中產生卡死現象如有碰擦異常應予消除。
注意事項:3
起動前先接通冷卻沖洗液,停車時應先停車再關閉冷卻沖洗液。
注意事項:4
冷卻沖洗液必須是干凈的不結垢的軟水,因此對新安裝的管路和儲蓄罐應沖洗干凈。防止有固體物質進入機械密封影響密封效果和壽命。易結垢的水質會堵塞冷卻沖洗液通路。同樣會影響密封的使用效果和壽命。
注意事項:5
用 冷凝水作密封沖洗液效果是理想的,溫度<85℃。
注意事項:6
冷卻沖洗液的壓力為0.1~0.3MPa,流量為0.63m3/h,流量過小會影響密封的使用壽命。
