設計化工泵出入口管道

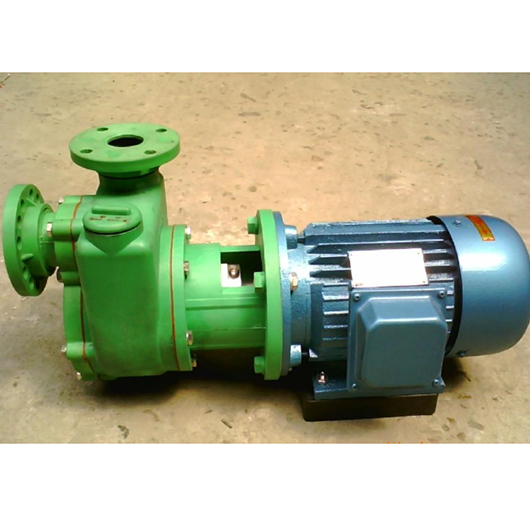

化工泵出口及深護管設計：泵出口不能直接連接彎頭。清洗泵出口的切斷閥和止回閥。泵出口壓力表安裝在泵口與止回閥之間的短節或出口異徑管上。壓力表接管應有閥門，壓力表頭應朝向操作面。

泵保護管-預熱線：當預熱線輸送介質溫度大于200℃時，為避免高溫液體急劇涌入待運行泵，泵體和葉輪加熱不均勻，損壞或變形，導致固定部分和旋轉部分卡住，因此需要設置預熱線，以保持停止運行的泵處于待啟動狀態，以便隨時切換。泵的保

護管-防凝線：在常溫下輸送高傾點或高凝點液體時，應在泵和管道上設置防凝線，避免備用泵和管道堵塞。兩條管徑DN20防凝線一般設置。其中一個從泵出口切斷閥，然后連接到止回閥(用于泵備用)。另一條防凝線是從泵出口切斷閥連接到泵入口切斷閥(用于維護備用泵)。打開相應的防凝閥，確保管道內流體不凝固。

泵的保護管-小流量線：當泵的工作流量低于泵的額定流量30%時，會產生垂直于軸向的力-徑向推力。此外，由于泵運行效率低，入口液溫升高，蒸汽壓升高，容易產生汽蝕。為防止汽蝕，應設置泵在低流量下正常運行的小流量線。

泵的保護管-平衡線：在室溫下輸送飽和蒸汽壓高干大氣壓的液體。為防止進泵液體產生蒸汽或氣泡進入泵內造成氣蝕，一般應設置平衡線。平衡線是從泵入口連接到吸入罐(塔)的氣相段。

泵保護管-旁通線：啟動高揚程泵時，出口閥單方面壓力過大，難以打開。如果強制打開，閥桿和閥座會損壞。有限流孔板旁通線設置在出口閥前后，即可輕松打開。同時，旁通線可以減少管道的振動和噪音。泵保護管1安全閥線：對于電動往復泵和旋轉泵，出口側應設置安全閥。當出口壓力超過固定壓力值時，安全閥啟動跳躍，流體返回入口側。管道應盡可能緊湊，不影響操作。
